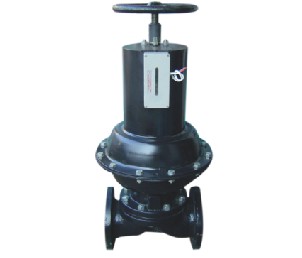

G41F塑料隔膜阀

【阀门概述】：

上海明保阀门专业生产的【G41F-10F塑料隔膜阀】是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。

最突出特点是隔膜阀把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。【PVDF隔膜阀】采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。

隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接的；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。

【阀门结构特点】：

１、阀体材质应以PPH、RPP、PE、PVDF、CPVC、UPVC原料制成，隔膜片是由经特殊配方具有高韧性的三元乙丙橡胶（EPDM）膜片与聚全氟乙丙烯（FEP）通过注塑加工而成的膜片的组合，中心阀杆组应采用不锈钢与钢。
２、阀体与管路连接规格需符合DIN、GB、ASTM、JIS等标准，使整体管路系统达成统一标准要求。
３、G41F隔膜阀的设计与检测严格符合Q/BT01-1999

使用范围及结构特点：
1、适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃。
2、过流部件彩RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。
3、密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。
4、采用螺杆升降结构，启闭力矩大，平稳性好。
隔膜阀的安装与使用：
1、两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
2、顺时针方向旋手柄为关闭，反之开启。
3、根据指示器位置可判断开启程度。

【阀门零部件材料】：

 1.第1、8、9项材质如用SUS-304或SUS-316为特殊规格

2.PVDF隔膜阀上盖标准材质使用FRPP、如须使用PVDF上盖为特殊规格.

【阀门结构图】：

【阀门连接尺寸】：

注：在HG20592-97标准中（PN1.0Mpa）n为8孔。（PN0.6Mpa）n为4孔。

声明：本文中所有文字、数据、图片均按国家标准，如果需要定制或加工请告知您的方案和尺寸，让我们的技术人员给您分析和解决。感谢您访问我们的网站【www.shmbfm.com】
