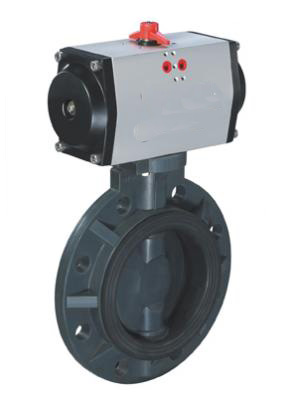

D671X气动塑料蝶阀

价格:

¥0.00

【阀门概述】:

上海明保阀门专业生产的【D671X气动塑料蝶阀】采用一体式电动执行器与塑料蝶阀组成。输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(420mADC15VDC)及单相电源即可控制运转。【气动UPVC蝶阀】根据不同的介质有多种材料可选,耐腐蚀性强,适用于口径比较大的管路。连接是由两端的法兰对夹而成,方便拆卸维修。工作原理也是通过气动执行器90度的旋转来带动阀球的旋转以达到介质的流通与阻断

【阀门用途及特点】:

UPVC气动蝶阀】本阀重量轻、耐腐蚀性强,被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。 主要用于电子厂,自来水厂,广泛应用于工业耐酸碱管路,纯水系统和众多水处理系统。
1、外型结构紧凑美观
2
、本体重量轻容易安装
3
、耐腐蚀性强,应用范围广;
4
、材质卫生无毒
5
、耐磨损、容易拆卸,维护简单易行

【阀门技术参数】:

气动执行器

双作用、单作用

驱动气源

5-7bar压缩空气

气动附件

限位开关、定位器、电磁阀

过滤减压阀、手轮机构

阀板材质

UPVCCPVCPP

阀座衬里

EPDM

空气驱动

压缩空气4-6bar(可带手轮)

公称通径

DN50300mm

公称压力

PN1.01.6Mpa

适用温度

0+60

连接方式

对夹式

阀体结构

A

阀体材质

UPVCCPVCRPP

阀芯材质

UPVCCPVCRPPPTFE

密封材质

FPMEPDMNBR

适用介质

PVC兼容的食品工业化学溶剂

可选附件

限位开关、定位器、电磁阀、减压阀

《阀内件》:

阀板形式

蝶形(垂直板式)

流量特性

线性

《阀门执行机构》:

执行器型号

GT系列、SR系列、AT系列、AW系列、TH(QGSY)系列单双作用气动执行器

供气压力

400700KPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

注:如需详细执行器参数,请进入气动执行器页面进行查阅。

《主要性能规范》:

公称通径DN

50300(mm)

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

【阀门结构图】:

【阀门连接尺寸】:

通径(mm)

英寸″

尺寸(mm

L

D1

D2-ANSI

D2-JIS

D2-DIN

D3

H

N-φm-ANSI

N-φm-JSI

N-φm-DIN

50

2

43

56.5

120.39

120

125

165

103

4-19

4-19

4-18

65

2 1/2

47.5

70

139.44

140

145

185

113

4-19

4-19

4-18

80

3

47.5

79

152.4

150

160

201

115

4-19

4-19

4-18

100

4

57.2

103

190.5

175

180

229

135

8-19

8-19

8-18

125

5

66

130

216

210

210

257

165

8-22

8-23

8-18

150

6

74

151

241.55

240

240

285

177

8-22

8-23

8-23

200

8

87.5

200

298.5

290

295

343

210

8-22

8-23

8-23

250

10

110

255

362

355

350

411

240

12-25

12-25

12-23

300

12

129

311

432

400

400

490

297

12-25

12-25

12-23

 声明:本文中所有文字、数据、图片均按国家标准,如果需要定制或加工请告知您的方案和尺寸,让我们的技术人员给您分析和解决。感谢您访问我们的网站【www.shmbfm.com

咨询请来电联系我们:021-56514122
