D641W气动通风蝶阀

价格:

¥0.00

【阀门概述】:
  上海明保阀门生产【D641W气动通风蝶阀】采用与阀体相同材料加工成密封圈,采用电或气动传动。其适用温度随阀体选材而定,公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。【D641W气动通风蝶阀】执行机构:采用GT或AT系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用AW气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
【阀门用途及特点】:
  【D641W气动通风蝶阀】一般适用于工业、冶金、环保等通风管道作通风调节介质流量之用。
1、设计新颖、合理,结构独特,重量轻,启闭迅速。
2、操作力矩小、操作方便,省力灵活。
3、采用适应的材料以满足低、中、高温不同介质温度及腐蚀性介质。
【产品技术参数】:

公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.05

0.25

0.6

试验压力
Ps(MPa)

强度试验

0.075

0.375

0.9

密封试验

≤1.5%泄漏量

适用介质

煤气、含尘气体、烟道气等。

驱动形式

气动

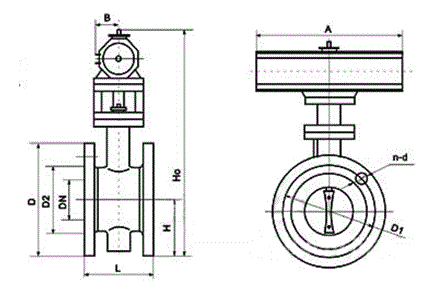

【阀门结构图】:

【阀门零部件材料】:

零件名称

材料

阀体

碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

蝶板

碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

密封圈

与阀体相同

阀杆

碳钢、2Cr13、不锈钢、铬镍钼钛钢

填料

氟塑料、柔性石墨

【阀门外形及连接尺寸】:

公称通径

结构长度
(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

参考重量(kg)

0.05MPa和0.25MPa

0.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

n-d

D

D1

n-d

50

2

108

70

337

180

65

140

110

4-14

140

110

4-14

16

65

2 1/2

112

80

357

180

65

160

130

4-14

160

130

4-14

17

80

3

114

95

385

180

65

190

150

4-18

190

150

4-18

19

100

4

127

105

405

180

65

210

170

4-18

210

170

4-18

22

125

5

140

120

483

245

72

240

200

8-18

240

200

8-18

27

150

6

140

132

508

245

72

265

225

8-18

265

225

8-18

31

200

8

152

160

566

245

72

320

280

8-18

320

280

8-18

47

250

10

165

187

623

245

72

375

335

12-18

375

335

12-18

68

300

12

178

220

750

355

93

440

395

12-22

440

395

12-22

79

350

14

190

245

803

355

93

490

445

12-22

490

445

12-22

130

400

16

216

270

852

355

93

540

495

16-22

540

495

16-22

141

450

18

222

297

907

355

93

595

550

16-22

595

550

16-22

190

500

20

229

322

960

355

93

645

600

20-22

645

600

20-22

225

600

24

267

377

1080

550

350

755

705

20-26

755

705

20-26

245

700

28

292

430

1185

550

350

860

810

24-26

860

810

24-26

320

800

32

318

487

1300

550

350

975

920

24-30

975

920

24-30

405

900

36

330

537

1400

550

350

1075

1020

24-30

1075

1020

24-30

500

1000

40

410

587

1500

550

350

1175

1120

28-30

1175

1120

28-30

700

1200

48

470

702

1825

600

350

1375

1320

32-30

1405

1340

32-33

750

声明:本文中所有文字、数据、图片均按国家标准,如果需要定制或加工请告知您的方案和尺寸,让我们的技术人员给您分析和解决。感谢您访问我们的网站【www.shmbfm.com

咨询请来电联系我们:021-56514122
